Регулировка напряжения ядра процессора


Появление процессоров самых различных серий, с разными напряжениями питания, вынудило разработчиков материнских плат устанавливать переключаемый стабилизатор. Для управления стабилизатором в гнезде процессора предусмотрены пять выводов идентификации «VID4-VID0, с помощью которых процессор и сообщает материнской плате о необходимом напряжении питания.

Номинальное напряжение питания ядра процессора Вы можете посмотреть в руководстве по эксплуатации своей системной платы.

Способы регулировки зависят от имеющихся у Вас в наличии материнской платы и процессора. Поэтому их может быть несколько:

  • У Вас «хорошая» материнская плата PPGA или FCPGA (FCPGA2), позволяющая регулировать «Vcore» посредством установок BIOS Setup или перемычками. Самый простой случай, устанавливаем требуемое напряжение и пробуем.

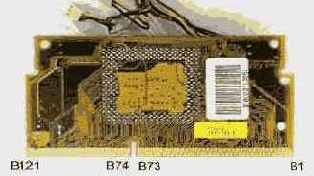

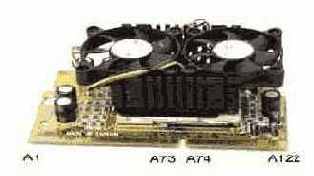

  • У Вас материнская плата Slot1 и процессор PPGA или FCPGA (FCPGA2). Нужно постараться приобрести соответствующий переходник, имеющий возможность регулировки «Vcore» с помощью перемычек. Дальше — дело техники, ставим нужное напряжение, и работаем.
    Хорошие переходники выпускает «ASUS», подойдут «Chaintech» и «Microstar». На подобном переходнике имеется набор джамперов для управления преобразователем и установки напряжения с шагом «0.05 В».

  • У Вас материнская плата «Slot1» и процессор Slot1 или процессор PPGA (FCPGA, FCPGA2) с переходниками не имеющими возможности регулировки «Vcore». Здесь существует три варианта регулировки: все они основаны на том, что изоляция соответствующего вывода (см.Таб.2.) эквивалентна переводу его в единичное состояние. Итак, о методах:

  • Можно заклеить соответствующие дорожки скотчем. Очень быстро, но очень не надежно. Скотч может отклеиться, поданное напряжение может быть не предсказуемым, что само по себе опасно.
  • Закрасить нужные дорожки лаком. Тоже не очень надежно. Лак может быть прорезан контактной ламелькой.
  • Перерезать нужные проводнички идущие к контактам. Самый надежный способ, но требует уверенных навыков владения паяльником.
    Так как с первой попытки подобрать нужное напряжение у Вас наверняка не получится и дорожки придется восстанавливать. Но при данном способе есть возможность проверить качество своей работы с помощью элементарного тестера.




  • У Вас материнская плата PPGA (FCPGA, FCPGA2) и процессор PPGA (FCPGA, FCPGA2), а материнская плата не имеет возможностей регулировки «Vcore». В этом случае, для его регулировки Вы должны в совершенстве владеть паяльником и поискать соответствующие дорожки «VID0-VID4» на материнской плате и перерезать их. Учтите, что их возможно придется восстанавливать! Также можно откусить ноги процессора, но это уже и вовсе варварство, к тому же восстановить их будет очень сложно. Еще проще поискать описание микросхемы стабилизатора, установленного на Вашей плате, разобраться с ее ногами и резать ее ноги, аккуратно, посередине, что бы было куда потом запаять перемычку.
