Память DDR SDRAM

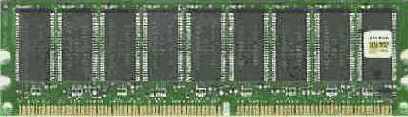

  • При сохранении тех же размеров модуля число контактов увеличилось со 168 до 184. Изменившееся положение ключа не позволит вставить модули DIMM DDR SDRAM в разъемы DIMM SDR SDRAM.

    «DDR SDRAM» («Double Data Rate Synchronous Dynamic Random Access Memory» — «Синхронная динамическая память со случайным доступом и двойной скоростью передачи данных») имеет спецификации:

    DDR200(PC1600),
    DDR266 (PC2100),
    DDR333 (PC2700),
    DDR400 (PC3200),

    предназначенные, соответственно, для работы на частотах:

    200,
    266,
    333,
    400 MHz.

    Кстати, это эффективная частота, которая в два раза больше физической, за счёт того, что, запись и чтение данных происходят не по «телу» тактового импульса, как у SDR SDRAM, а по его переднему и заднему фронту. Поэтому за один такт по шине можно передать в два раза больше данных.

  • На модуле памяти «DDR SDRAM» должна быть специальная наклейка с маркировкой вида:

    « PCxxxxm-abcd-ef », где

  • xxx ? частота внешней шины (200/266A/266B).

  • m ? тип модуля DIMM (R — Registered, U — Unbuffered).

  • а ? обозначает CL (CAS Latency), рекомендованное для этого модуля, при записи в маркировке не использует десятичную точку (например, 25 — CL=2.5 нс) CAS Latency является важнейшей характеристикой чипа и обозначает минимальное количество циклов тактового сигнала (Clock Period) от момента запроса данных сигналом CAS до их появления и устойчивого считывания с выводов модуля. Чем меньше число, тем чип быстрее и стоит дороже.

  • b ? tRCD (RAS-to-CAS Delay). Это необходимая минимальная задержка между сигналами RAS и CAS (в циклах тактового сигнала). Как правило, это число «3» .

    Параметры а и b определяются архитектурой самого чипа памяти и приводятся для определенной частоты.

  • с ? tRP ? (RAS Precharge Time) ? минимальное время регенерации в циклах тактовой частоты. Характеризует паузу между командами и обычно это число «3» .

  • d ? номер ревизии SPD.

  • e ? тип используемого базового дизайна (A, B, C, E, F, H или K).

  • f ? номер используемой ревизии стандарта.
  • Маркировка « PC200R-25330-A1 » означает, что при 200 MHz тактовой частоты

    CL = 2.5, tRCD = 3, tRP = 3.
